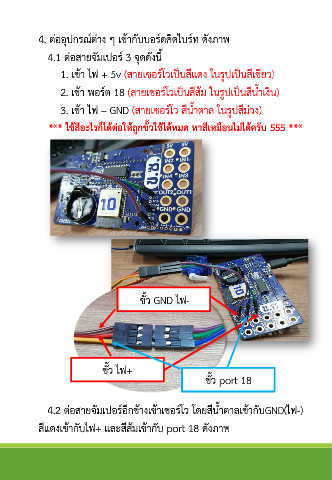

4. ต่ออุปกรณ์ต่าง ๆ เข้ากับบอร์ดคิดไบร์ท ดังภาพ
4.1 ต่อสายจัมเปอร์ 3 จุดดังนี้
1. เข้า ไฟ + 5v (สายเซอร์โวเป็นสีแดง ในรูปเป็นสีเขียว)
2. เข้า พอร์ต 18 (สายเซอร์โวเป็นสีส้ม ในรูปเป็นสีน้ าเงิน)
3. เข้า ไฟ – GND (สายเซอร์โว สีน้ าตาล ในรูปสีม่วง)
*** ใช้สีอะไรก็ได้ต่อให้ถูกขั้วใช้ได้หมด หาสีเหมือนไม่ได้ครับ 555 ***
ขั้ว GND ไฟ-
ขั้ว ไฟ+
ขั้ว port 18
4.2 ต่อสายจัมเปอร์อีกข้างเข้าเซอร์โว โดยสีน้ าตาลเข้ากับGND(ไฟ-)
สีแดงเข้ากับไฟ+ และสีส้มเข้ากับ port 18 ดังภาพ
